REL, Polar U (Rádio)
Katalógy
Názov Polar U
Model
Výrobca REL
Výrobaod 1940 do 1941
TypRádio
Vlnové rozsahy DV, SV, KV
OsadenieECH11, EF11, EBC11, CL4, EM11, CY1, C1
Zapojenie pätíc elektróniek
Skrinka Drevo (VIC:V2P3M)
VariantyPolar
PopisREL Polar U je modifikací přijímače REL Polar pro především stejnosměrné rozvody el. energie v okrajových částech republiky, Změny v MFZ, kde je osazena EBF11 a místo NF předzesilovač EF11. MF 132 kHz. Schéma Polar U není v "Baudyšovi". Namísto transformátoru s elektronkou AZ1 je použita k přechodu na střídavý proud usměrňovačka CY1, žhavení elektronek v sérii (0,2A), stabilizaci proudu zajišťuje variátor C1 (pro 220V), místo elektronky EL11 je použita CL4.

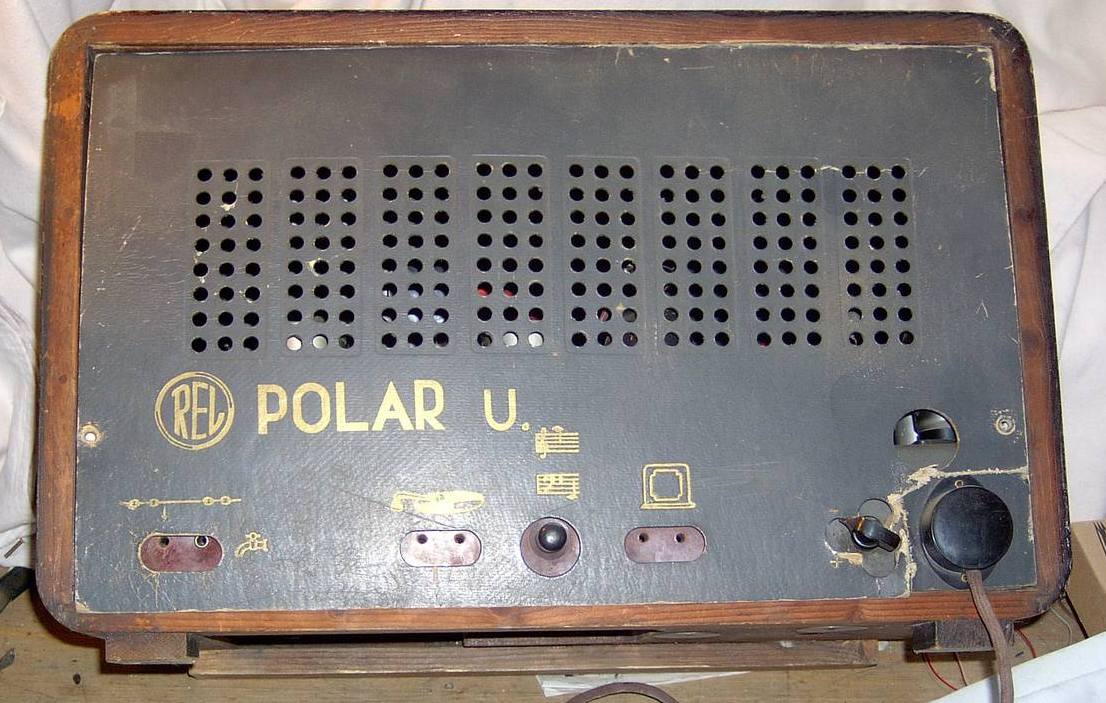

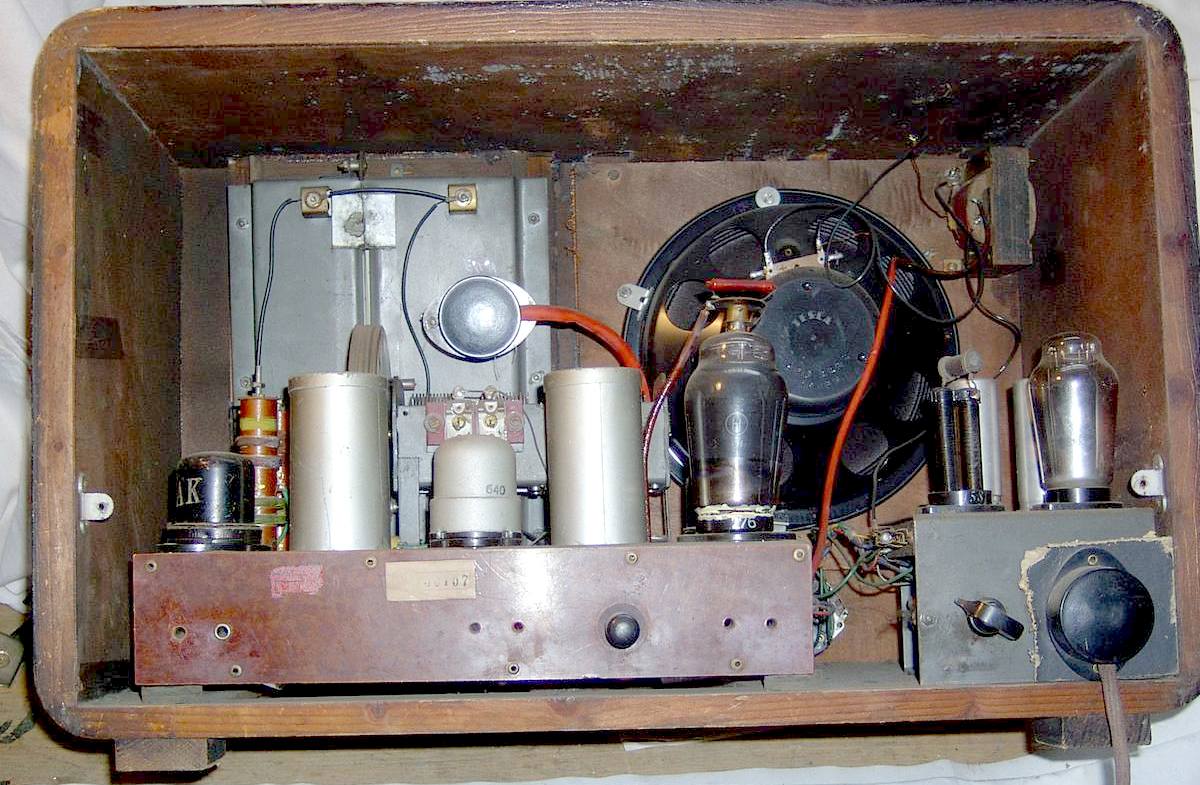

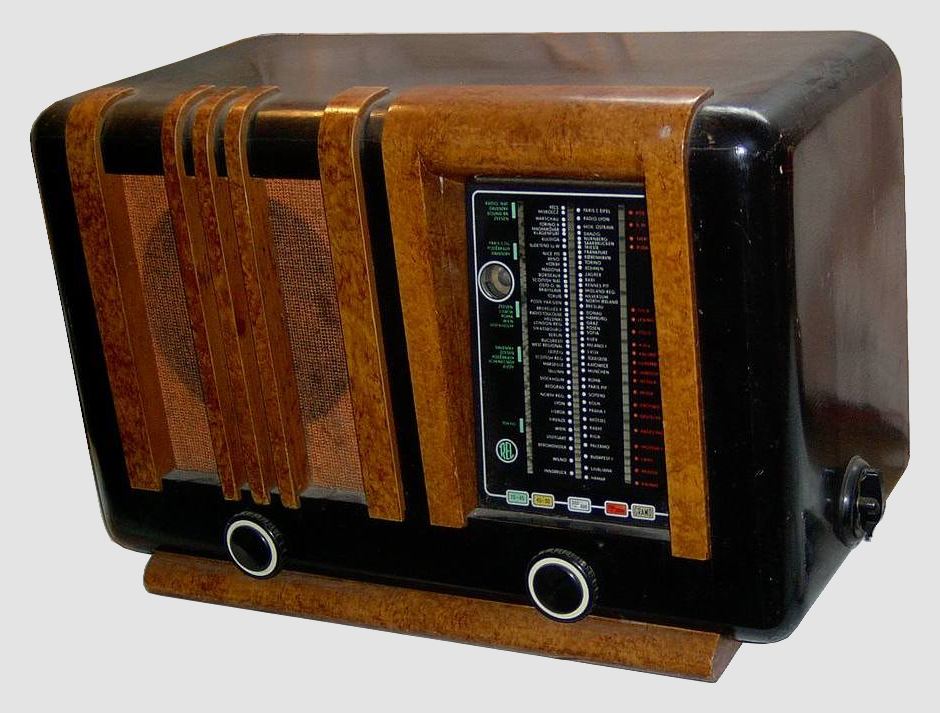

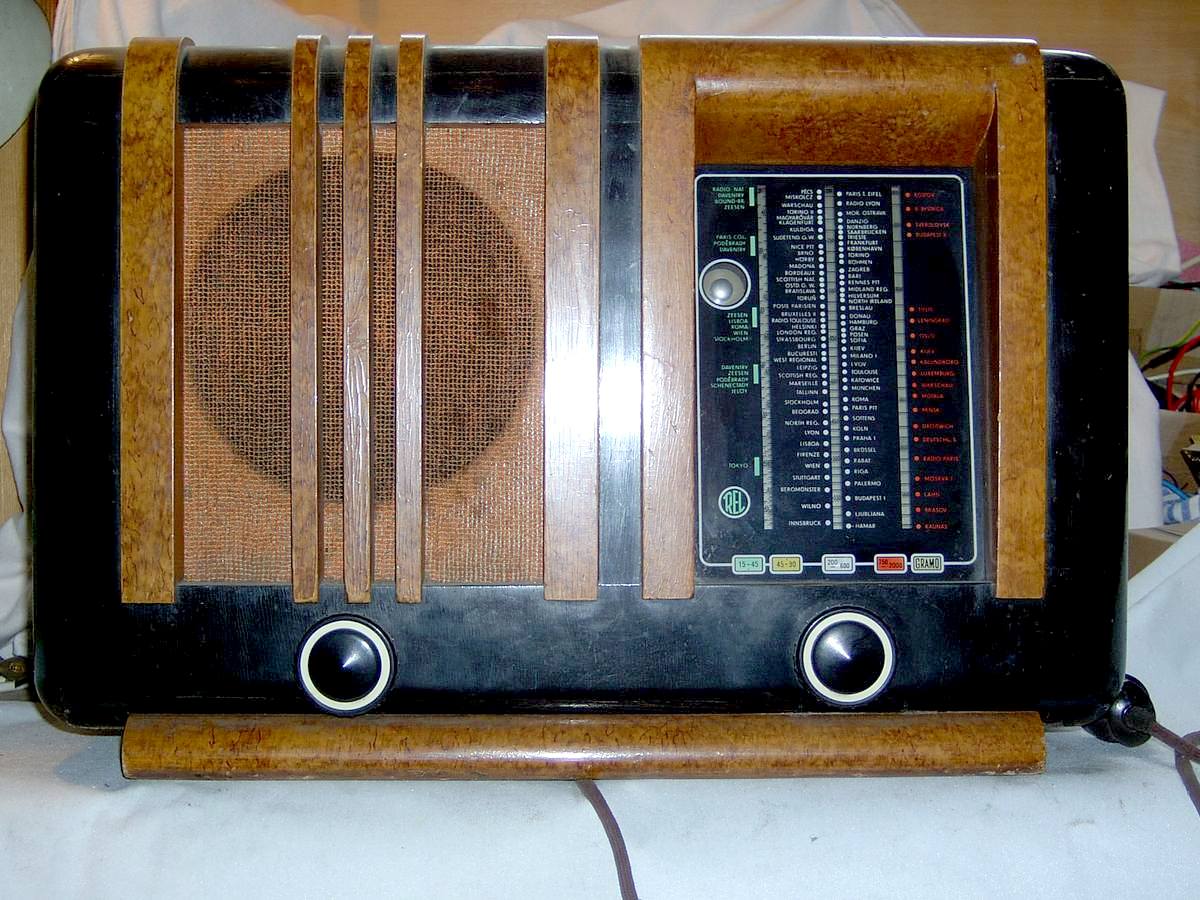

ReferenciaFoto: J.Karlík ČR (Pozn. Přijímač na přiložených fotografiích zatím neprošel renovací, místo variátoru je v patici náhradní obvod z rezistoru a TV termistoru. Ani reproduktor není původní.)
Vytvorené: 30.11.2010
