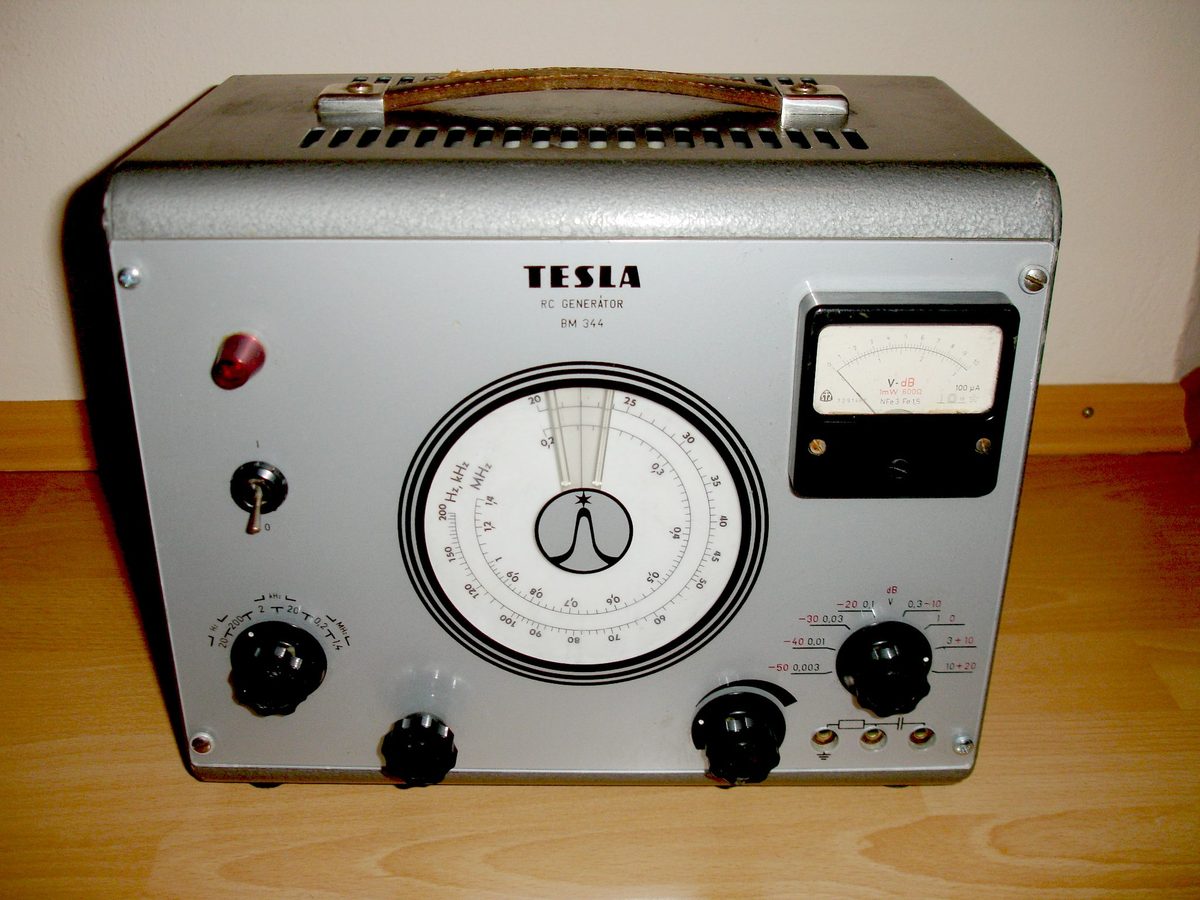

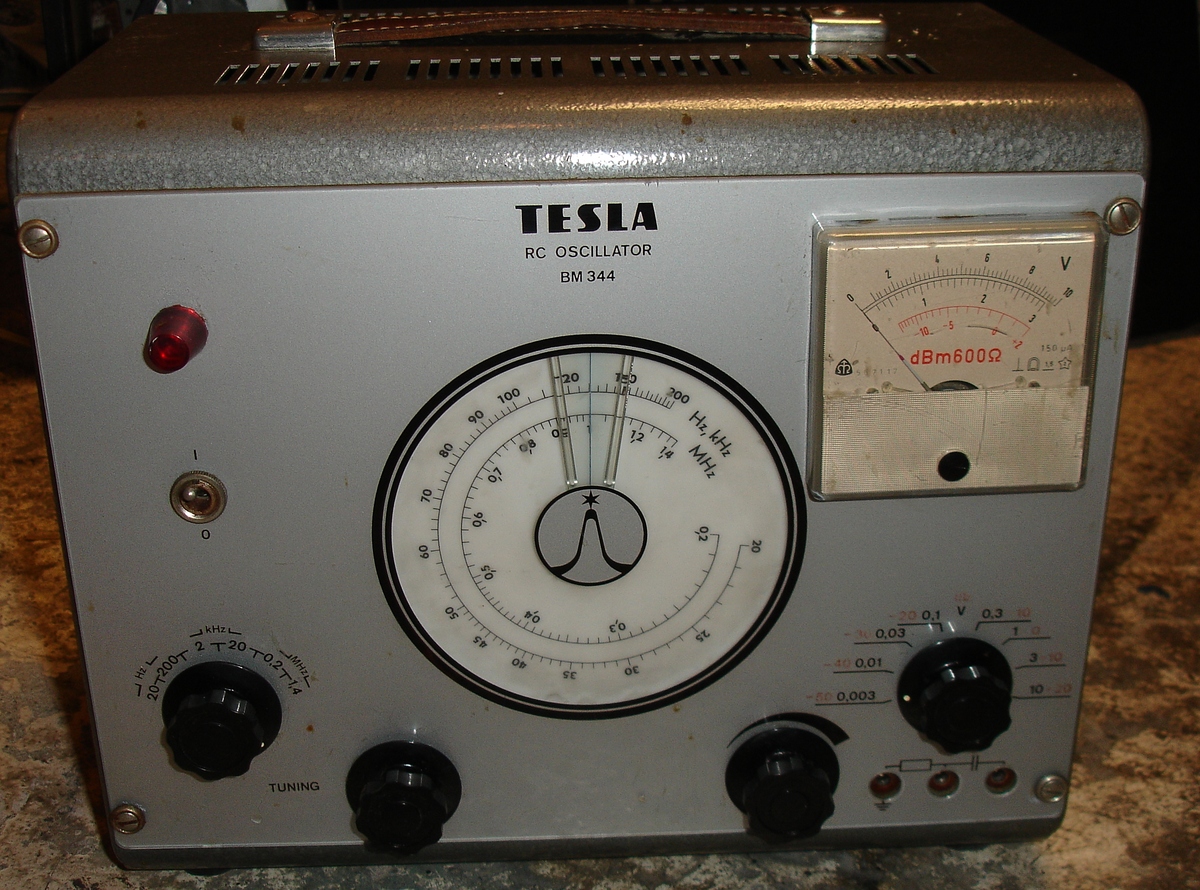

Tesla, BM344, RC generátor (Merací prístroj)
Katalógy
Názov BM344
Model RC generátor
Výrobca Tesla
Výrobaod 1960? do
TypMerací prístroj
Osadenie6L43 x 3, EZ81, GA203 x 2
Zapojenie pätíc elektróniek
Skrinka Kov, Plast
Servisný návod
Varianty
PopisNF Generátor pracuje v kmitočtovém rozsahu 20 Hz — 1,4 MHz. Oscilátor je tvořen dvěma elektronkami, z nichž prvá je zapojena jako zesilovač a druhá jako katodový sledovač, z jehož katody je vedena dvojí vazba; kladná kmitočtově nezávislá se žárovkovou stabilizací oscilačního napětí a záporná kmitočtově závislá vlivem RC filtru, který určuje kmitočet oscilátoru. Změnami hodnot RC filtru lze nastavovat kmitočet s přesností ±2% ± 1 Hz. Oscilátor je od výstupu oddělen dalším katodovým sledovačem, který umožňuje plynulou regulaci výstupního napětí od 0 do 10 V. Regulace výstupního napětí skokem se provádí po 10 dB od 10 V do 0.003 V při celkovém skreslení cca 0,5 %. V případě potřeby lze nastavit hodnotu výstupního napětí až 15 V. Velikost výstupního napětí se kontroluje vestavěným voltmetrem se stupnicí ve voltech a decibelech pro snadnější zjišťování kmitočtových charakteristik.
ReferenciaFoto: V.Cingel SR
Vytvorené: 16.10.2010
