Tesla, 525A (tmavá skrinka), Kvarteto (Rádio)
Katalógy
Názov 525A (tmavá skrinka)
Model Kvarteto
Výrobca Tesla
Výrobaod 1958 do 1959
TypRádio
Vlnové rozsahy DV, SV, KV, VKV
OsadenieECC85, ECH81, 6F31, 6B32, 6BC32, PL82, EM80, B250C100
Zapojenie pätíc elektróniek
Skrinka Drevo (VIC:V2D0M)
Servisný návod

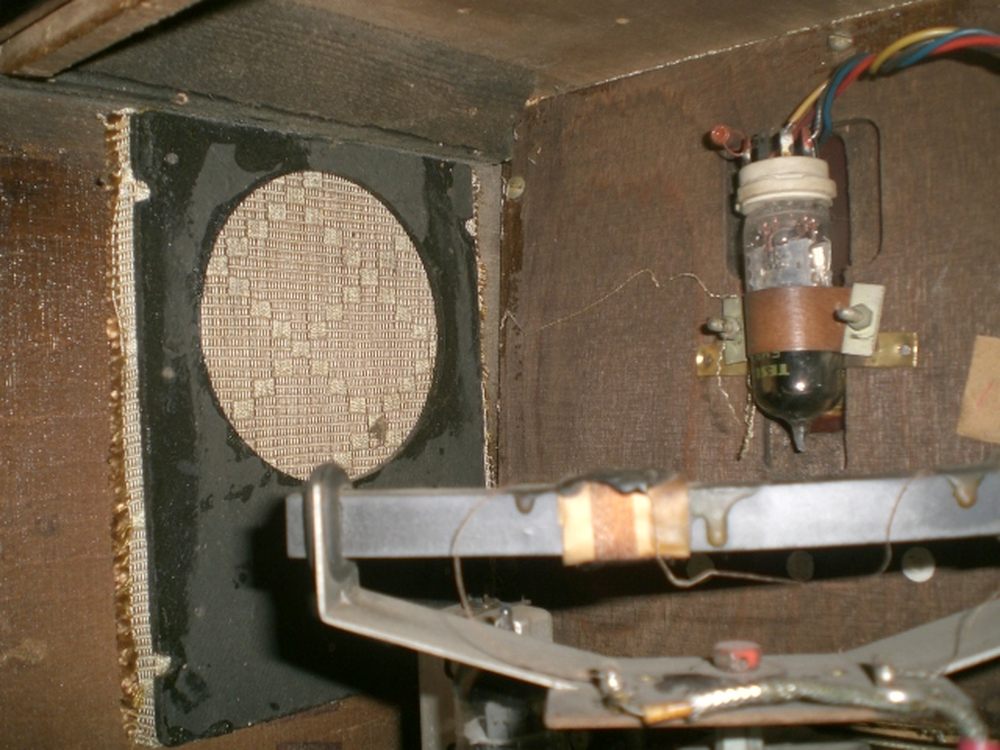

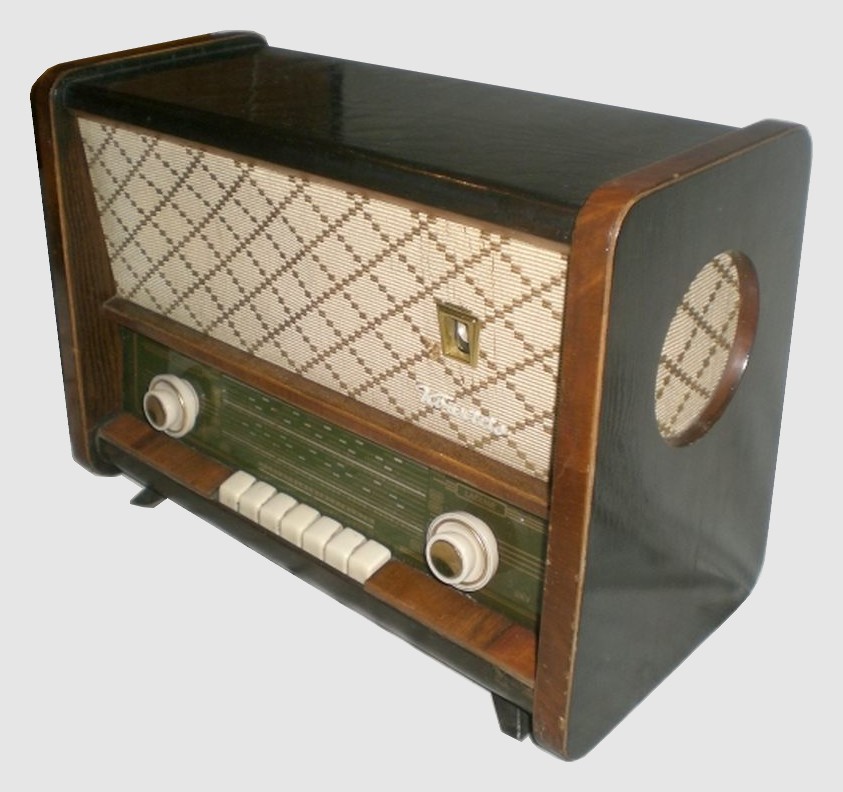

VariantyPrístroj na obrázku pochádza z prvej série z roku 1958. Má tmavú skrinku s čiernymi lakovanými plochami a tiež s kruhovými bočnými otvormi. V nich je zrejme príprava pre osadenie výškovými reproduktormi, ktoré však nakoniec neboli sériovo montované.
Popis6-okruhový superhet na AM, 8-okruhový na FM (mf = 468kHz/10,7 MHz) na striedavý prúd. Drevená skrinka 480 x 235 x 345 mm, plastový nápis, sklenená stupnica v metroch s názvami vysielačov. 6 vlnových rozsahov, dynamický reproduktor 20 x 15 cm. Výrobca: Tesla Bratislava n.p.
ReferenciaFoto: L.Chour ČR, Jiří Venc, ČR, Text: M.Laco SR
Vytvorené: 20.2.2010
