Tesla, 2PN89002, Zdroj pre bat.rádiá (Napájací zdroj)
Katalógy
Názov 2PN89002
Model Zdroj pre bat.rádiá
Výrobca Tesla
Výrobaod ?1955 do
TypNapájací zdroj
OsadenieSelénový usmerňovač
Skrinka Bakelit (VIC:PRISL)
VariantyVýrobca Tesla Přelouč, n.p.

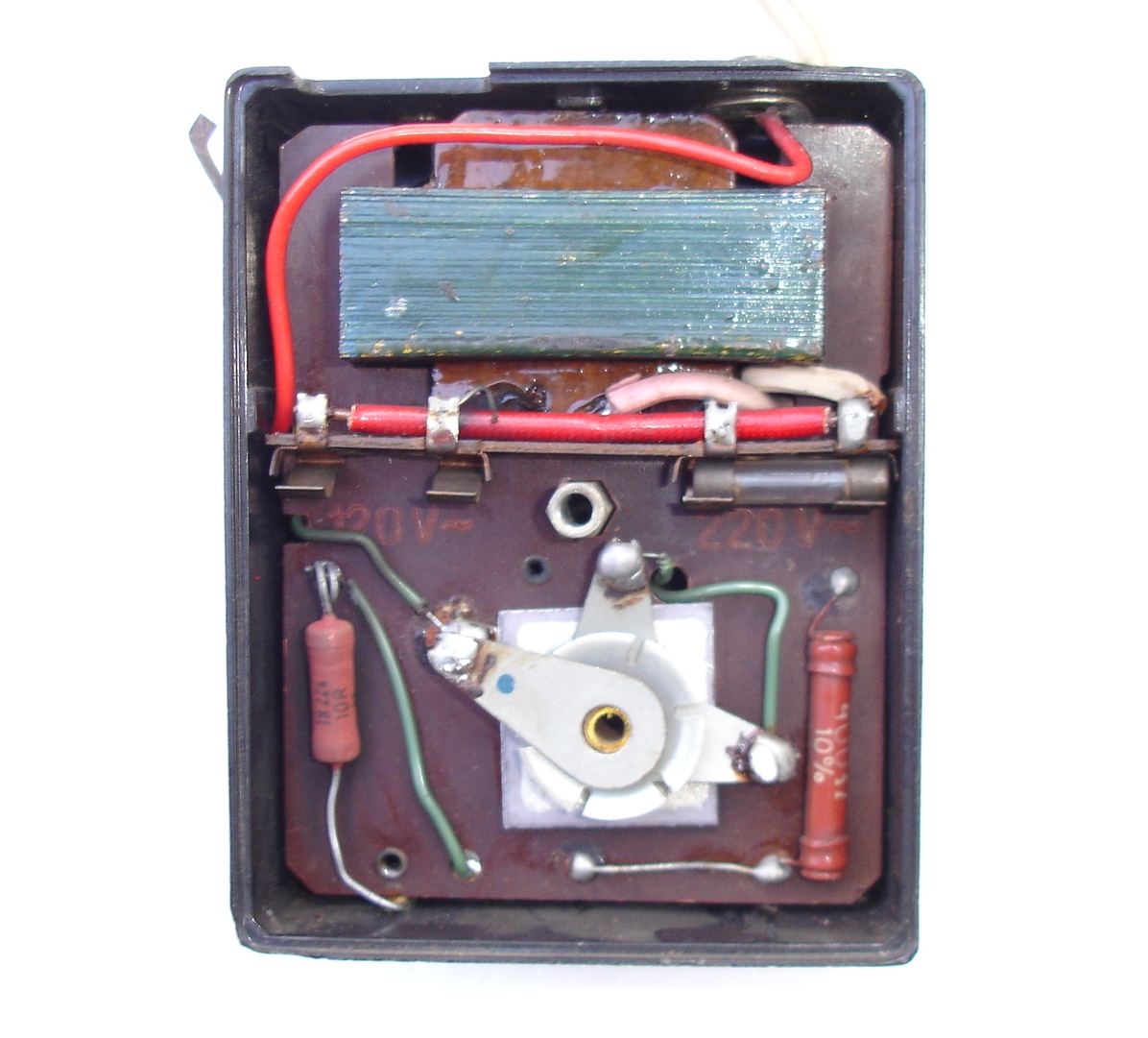

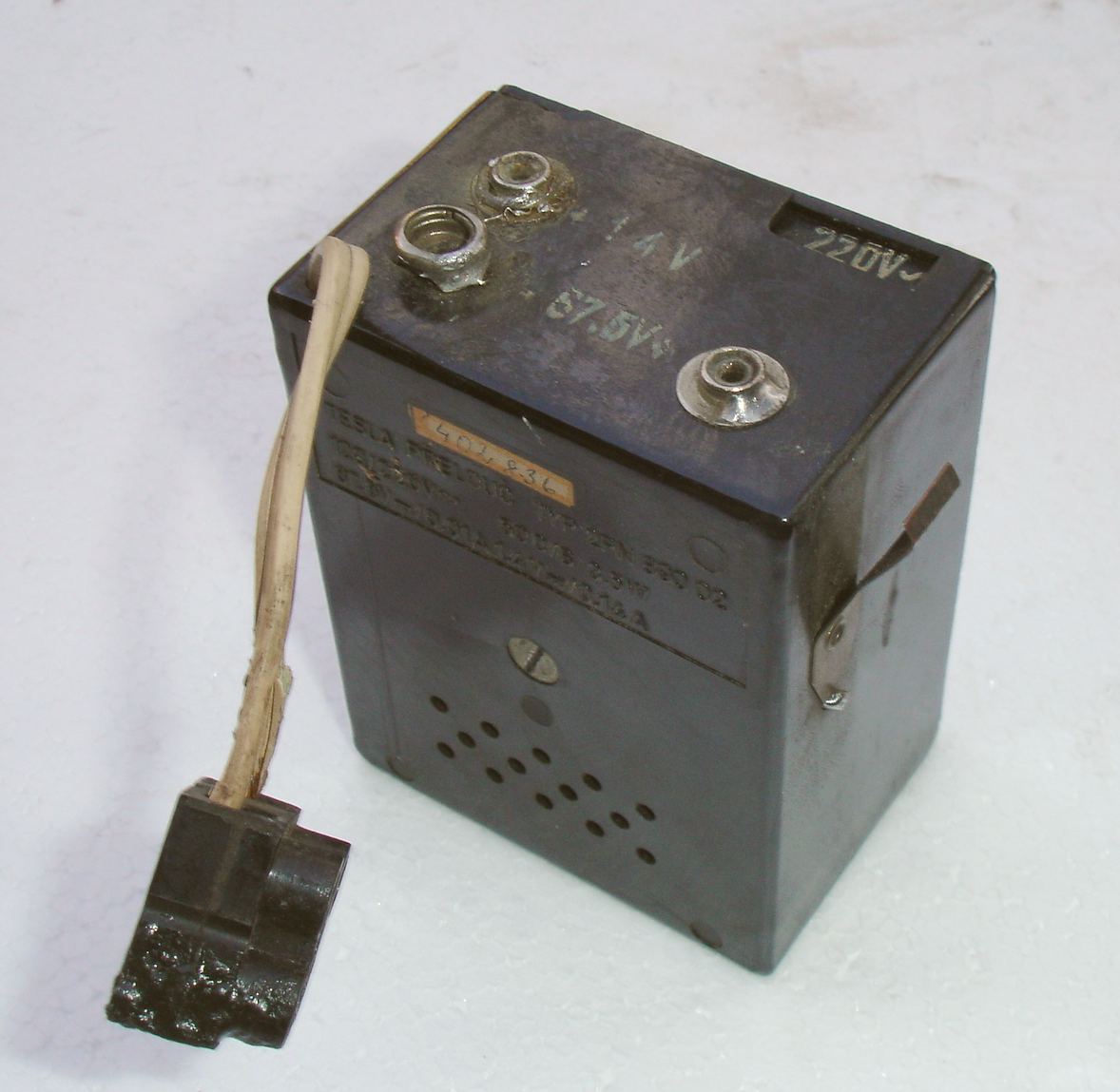

PopisMalý anódový a žeraviaci zdroj pre batériové rádia (určený pre Tesla Minor a Minor Duo), ktoré potrebujú žeravenie 1,4V a anódové napätie 67,5V (naprázdno dáva až 90-100V). V prístroji sú dva nezávisle usmernňovacie obvody, filtračné kondenzátory a prispôsobovacie zrážacie odpory. Predpísané napätie dáva len keď je zaťažený celým obvodom prijímača, preto sa nesmie použiť pri oživovaní jednotlivých stupňov, keď nie je kompletné osadenie elektrónkami. Rozmerovo pasuje aj do rádia Tesla 3101B.

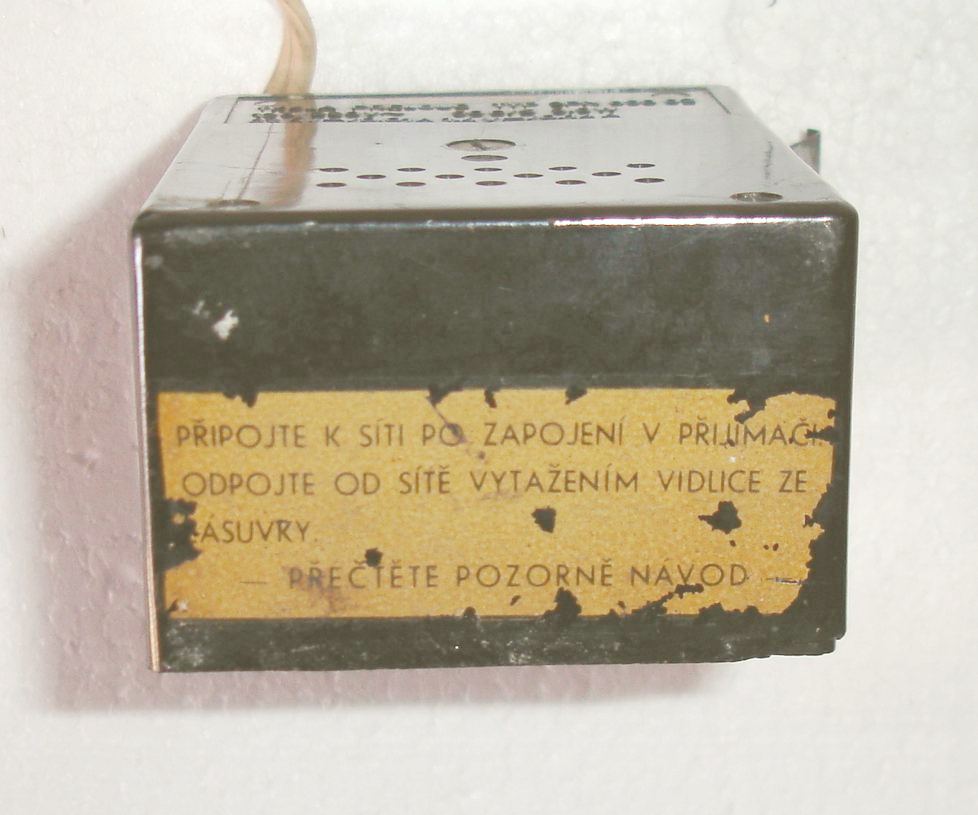

ReferenciaFoto: V.Cingel, prístroj poskytol I.Pravda, SR.
Vytvorené: 7.9.2008
