Tesla, LE640, Supraphon (Hudobná skriňa)
Katalógy
Názov LE640, Supraphon
Model
Výrobca Tesla
Výrobaod 1960 do 1961
TypHudobná skriňa
OsadenieECC85, ECH81, 6F31, 6BC32, PL82, EM80, B250C100
Zapojenie pätíc elektróniek
Skrinka Drevo (VIC:S2D0M)
Servisný návod

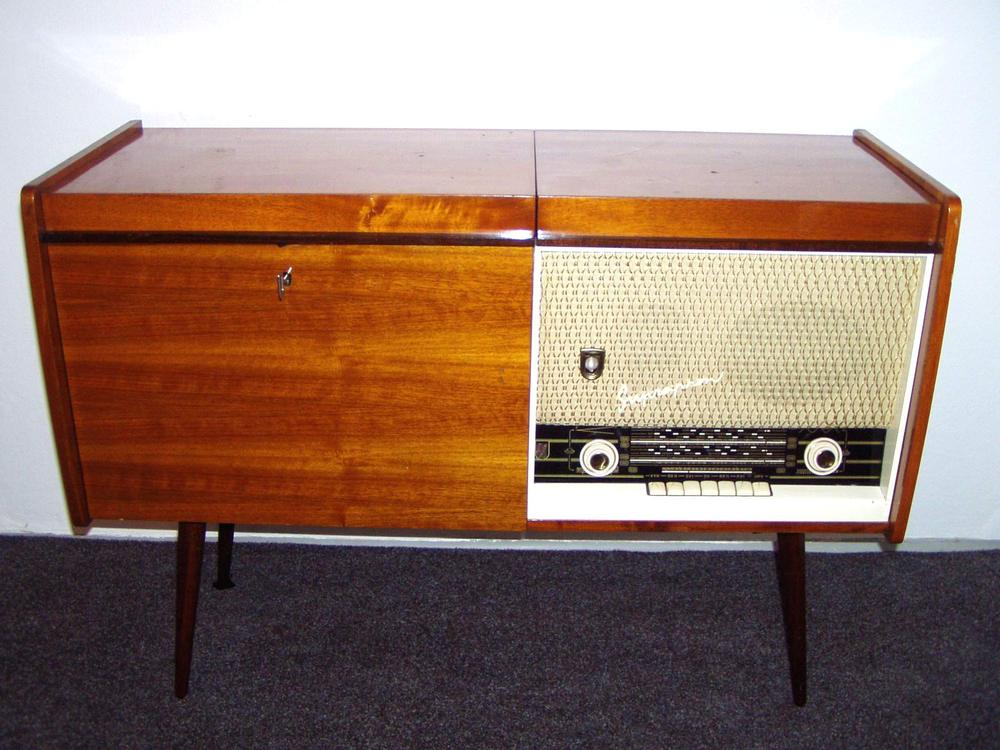

VariantyStojanové gramorádio s uzamyketeľnou skrinkou na platne. Môj Supraphon - LE 640 (1960), má oproti vyobrazeniu v E.Kottek: Čsl.rozhlasové a televízní přijímače II. iné rozloženie prečok v úložnom priestore. Takúto kombináciu vnútorných priečok má 1120A Supraphon vyrábaný až o tri roky neskôr.

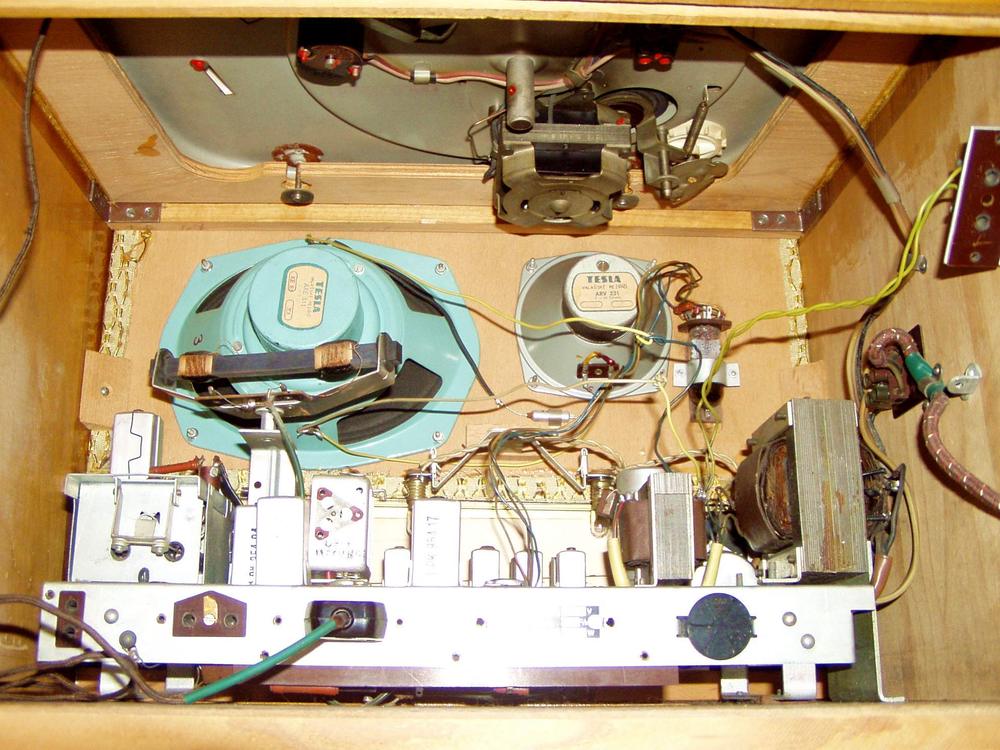

PopisStojanové gramorádio - šasi Tesla 527A Melódia so štvorrýchlostným gramofónom. Superhet: mf:468kHz/10,7MHz. Drevená skriňa na nožičkách s rozmermi 1053 x 755 x 402 mm, mosadzný rámik, plastový nápis, sklenená stupnica v metroch s menami staníc, uzamykateľná skrinka na platne.
ReferenciaE.Kottek: Čsl.rozhlasové a televízní přijímače II.
Foto: L. Jablonovský SR
Vytvorené: 31.7.2008
