Tesla, 1020A-5, Capricio (Gramorádio)
Katalógy
Názov 1020A-5
Model Capricio
Výrobca Tesla
Výrobaod 1966 do 1967
TypGramorádio
Vlnové rozsahy DV, SV, KV
OsadenieECC85, ECH81, EBF89, EAA91, ECL86 x 2, EM84, OC170, GA203, M250C120
Zapojenie pätíc elektróniek
Skrinka Drevo (VIC:V5EXM,V5EXG)
Servisný návod
Varianty1020A Capricio

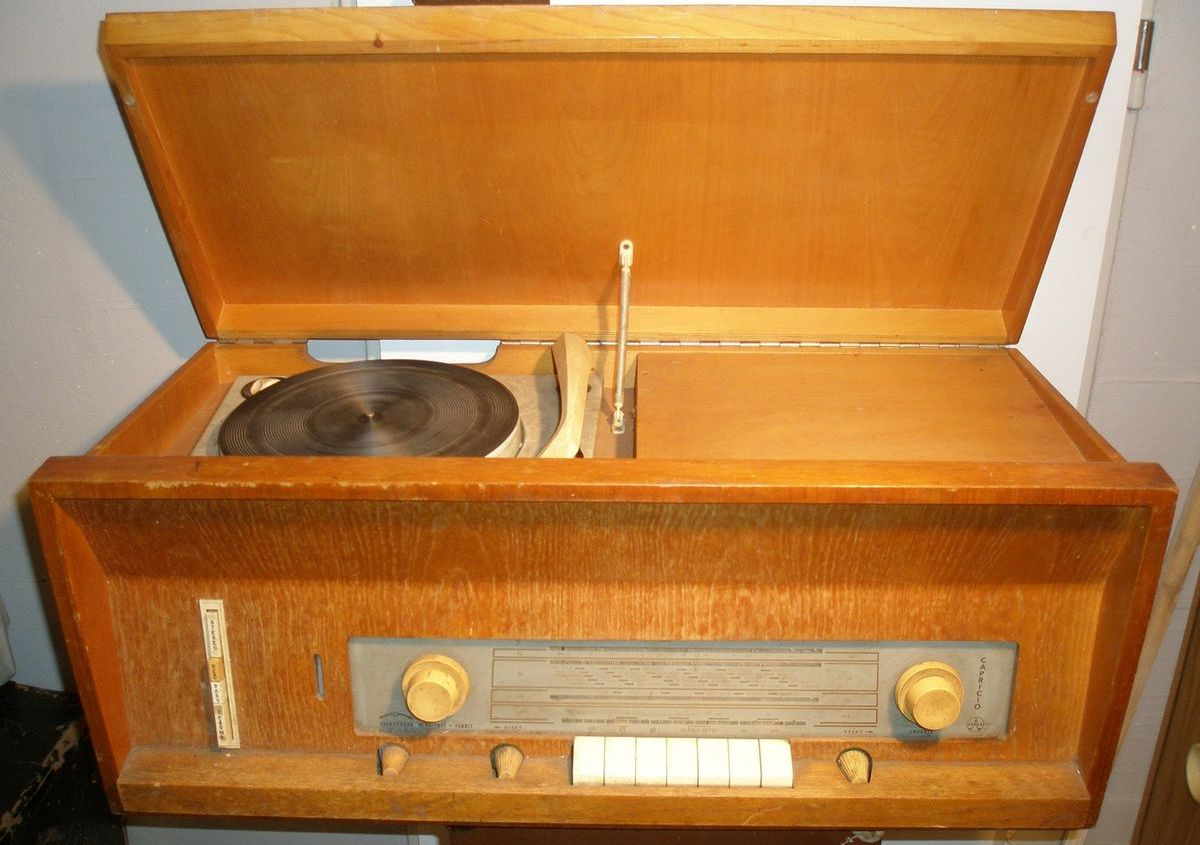

PopisAM/FM superhet skombinovaný so 4-rýchlostným gramofónom a dvojkanálovým nf zosilňovačom, na striedavý prúd. Drevená skriňa 715 x 287 x 350 mm, dve oddelené drevené reproduktorové skrinky 370 x 292 x 178 mm, sklenená stupnica v kHz a MHz s menami vysielačov. Bohaté vybavenie: magické oko, prepínač šírky pásma, otočná feritová anténa, oddelené tónové clony. Táto verzia mala naviac tranzistorový stereodekodér, umožňujúci príjem stereofónneho vysielania na VKV. Bežná verzia má stereo len zosilňovač a gramofón. Rádio konštrukčne vychádza z typu 536A - Teslaton.. Výroba Tesla Bratislava n.p.
ReferenciaE.Kottek: Čsl. rozhlasové a televízní přijímače III. Foto: 81.25.16.78
Vytvorené: 23.9.2007
