REL, 461, Olymp (Rádio)
Katalógy
Názov 461
Model Olymp
Výrobca REL
Výrobaod 1936 do 1937
TypRádio
Vlnové rozsahy DV, SV, KV
OsadenieAK2, AF3, ABC1, AL4, AM1, AZ1
Zapojenie pätíc elektróniek
Skrinka Drevo (VIC:Z2D0)
Schéma
VariantyOlymp 471U - verzia na striedavý aj jednosmerný prúd, osadenie elektrónkami radu C.

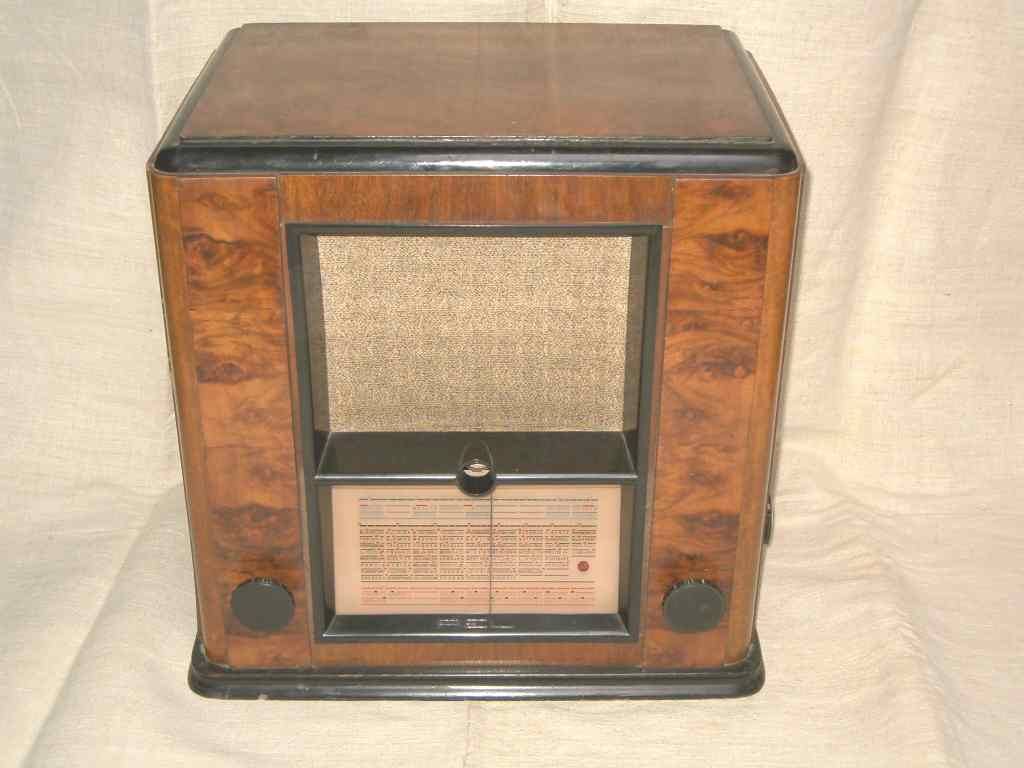

Popis7 - okruhový superhet s pásmovým filtrom ( MF:132kHz), striedavý prúd. Drevená skriňa 430 x 230 x 440 mm, bakelitová čelná maska s nápisom REL a integrovaným magickým okom, trojfarebná sklenená stupnica v metroch s menami staníc. Zaujímavý je gombík vlnového prepínača so vstavaným svetelným indikátorom zvoleného rozsahu. Dynamický budený reproduktor.
ReferenciaM.Baudyš: Československé přijímače, 1946,
Foto: Pavel Boudný (ČR)
Vytvorené: 2.4.2007
