Radiotechna (Telefunken), Onyx (Rádio)
Katalógy
Názov Onyx
Model
Výrobca Radiotechna (Telefunken)
Výrobaod 1944 do 1945
TypRádio
Vlnové rozsahy DV, SV, KV
OsadenieECH11, ECL11, AZ11
Zapojenie pätíc elektróniek
Skrinka Drevo (VIC:V2D0)
Servisný návod, Schéma
VariantyPrijímač sa dodával v troch verziách: Onyx I, II a III. Odlišnosti boli hlavne v pripojení budiacej cievky v zdroji (sériovo či paralelne) a tiež v použitých súčiastkach. Ide o dôsledok problémov s dostupnosťou materiálu. Vovnútri skrinky sa nachádza papierový štítok s popisom konkrétnej verzie. V roku 1945 bola vyvinutá modifikácia Onyx Grand, čo však už bol konvenčný 6 - okruhový superhet s dvoma mf trafami.

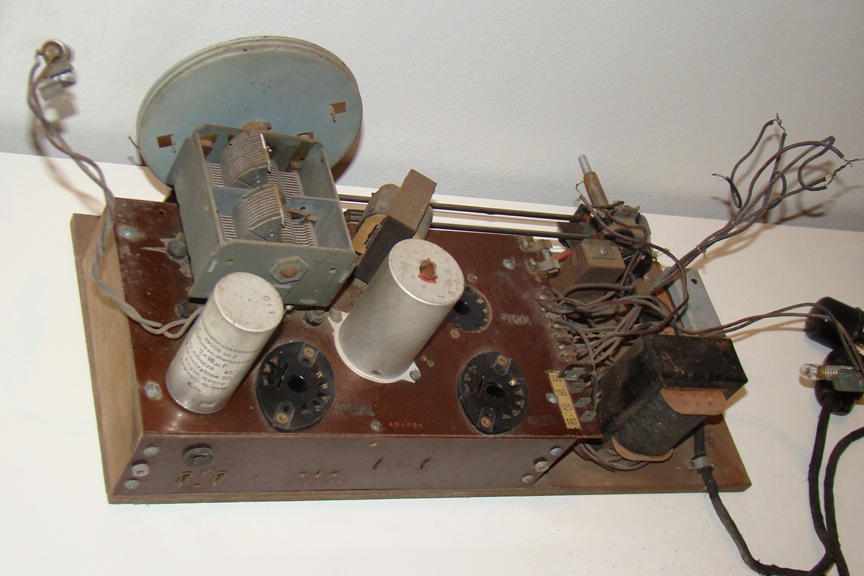

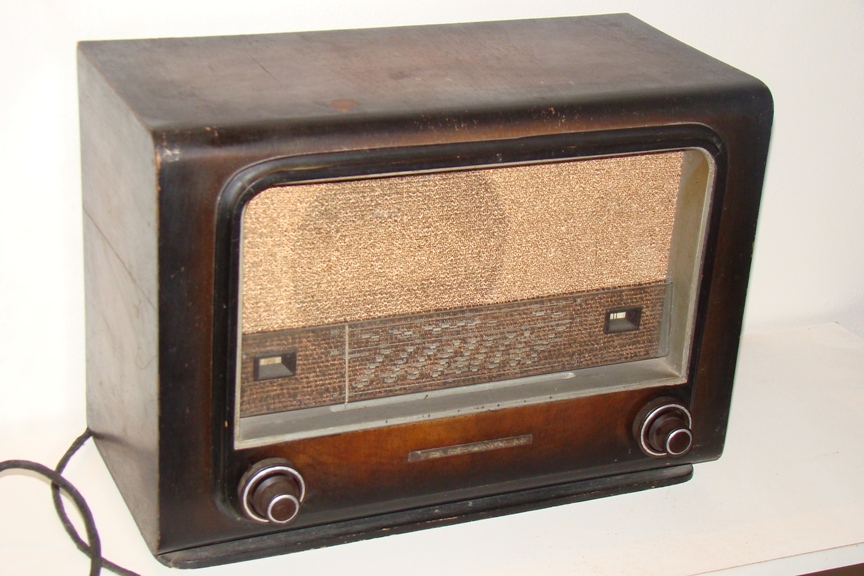

Popis4 - okruhový superhet s mriežkovou detekciou (mf = 490 kHz) na striedavý prúd. Drevená skrinka 465 x 335 x 235 mm, bronzový nápis TELEFUNKEN, strieborno lakovaný vnútorný rámik, sklenená stupnica so stanicami a kHz. V bakelitových rámikoch pod stupnicou sa zobrazuje vľavo poloha voliča zafarbenia zvuku, vpravo zvolený rozsah. Dynamický budený reproduktor priemeru 205 mm. Kvôli vojnovému nedostatku ocele je šasi zhotovené z pertinaxových panelov.
ReferenciaM.Baudyš: Československé přijímače, Praha 1946,
Katalóg: Miloš Endler, Foto: J.Šatava (ČR)
Vytvorené: 29.10.2006
