Philips, 536A, Andromeda ()
Katalógy
Názov 536A
Model Andromeda
Výrobca Philips
Výrobaod 1935 do 1936
Typ
Vlnové rozsahy DV, SV, KV
OsadenieAF3, AK2, AF3, ABC1, AL2, AZ1
Zapojenie pätíc elektróniek
Skrinka Drevo (VIC:V3V0)
Schéma

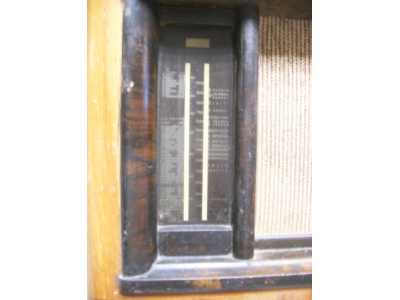

VariantyPoznámka [Baudyš]: Samočinná regulace hlasitosti. Řídicí mřížka vstupní elektronky AF3 je zapojena tak, že záporné napětí se na ní objeví až tehdy, když záporné napětí na regulační anodě elektronky ABC1 dosáhne určité hodnoty. (Analogie třídiodového zapojení.) Správné vyladění se indikuje intensitou světýlek na stupnici. Žárovky jsou napájeny ze žhavicího transformátoru přes tlumivku, na níž jsou ještě dvě pomocná vinutí. Je-li přijímač naladěn na silnou stanici, pomocným vinutím se tlumivka předmagnetisuje, tím její indukčnost klesne a žárovky se rozzáří. (Při slabých stanicích a a mezi nosnými vlnami se účinek obou pomocných vinutí ruší; při silné stanici klesne anodový proud vlivem regulačního napětí a pak magnetisuje pouze střední vinutí, které tedy vyvolá předmagnetisaci.)

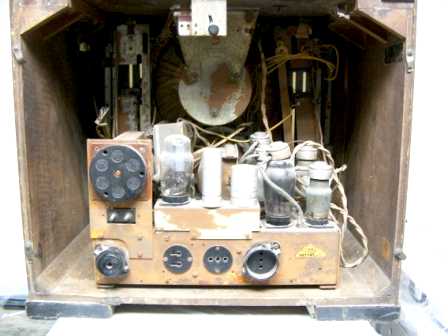

Popis7-obv superhet s vf predzosilňovačom a žiar.indikátorom na str.prúd, drev.skrinka, dynam.reproduktor
ReferenciaM.Baudyš: Československé prijímače, 1946

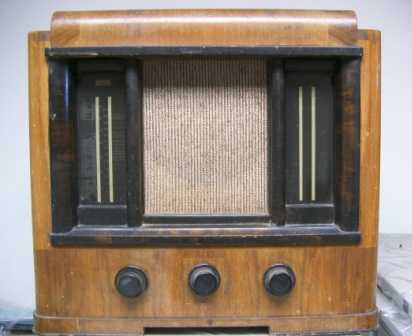

Katalóg: Miloš Endler (ČR), Foto a text: P.Valta (ČR)
Vytvorené: 29.7.2006
