Empo Kadet - postup reštaurovania

2008 Viktor Cingel

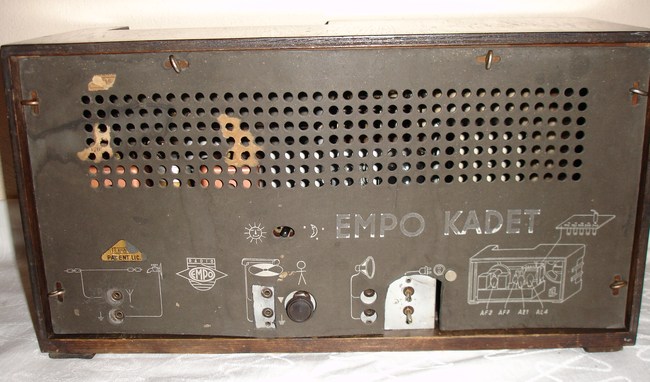

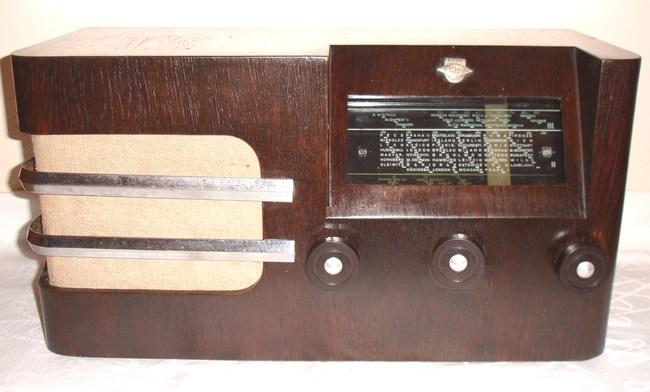

Tento prístroj predstavuje posledný trojlampový prijímač firmy Empo, vyrábaný v rokoch 1937-38. V týchto rokoch sa už vyrábali aj superhety, ale zrejme trh žiadal aj lacnejší a pritom veľmi citlivý prijímač. Empo Kadet je trojlampovka, prvý stupeň s AF3 pracuje ako vf zosilňovač, ktorého citlivosť sa nastavuje zmenou napätia na g2 mriežke a prepätia na g1, a to spoločným potenciometrom 15 kOhmov v katódovom obvode. Nasleduje druhý obvod - spätnooväzbový audiód, v ktorom sa spätná väzba riadi malým kondenzátorom. Koncový stupeň je osadený s výkonnou pentódou AL4. Schéma prístroja je priložená v plnom znení na konci tohto súboru. Prístroj sa náramne designersky podobá na prístroje Telefunken Arie a Telefunken Viola, vyrábané približne v tom istom období.

Použité súčiastky:
  • Odpory: Always a Kondenzia
  • Kondenzátory: Always

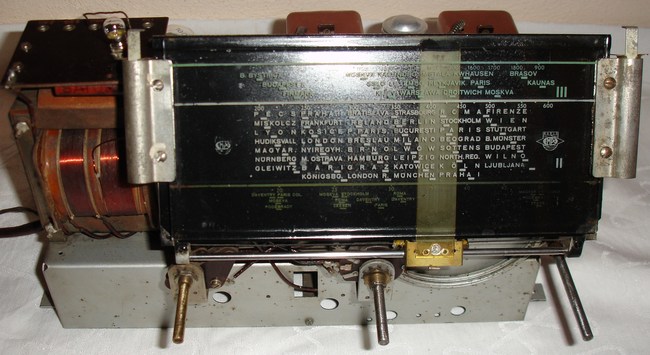

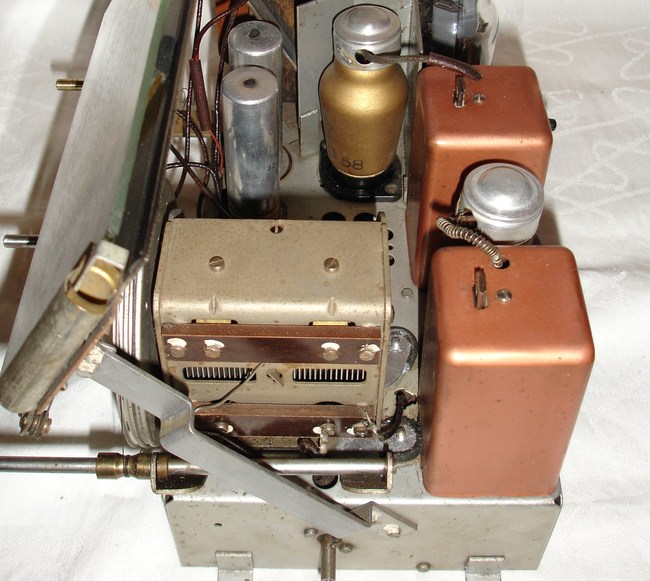

  • Dve kompaktné cievkové súpravy, v medenom tieniacom kryte.
  • Reproduktor - dynamický s budiacim vinutím zapojeným v "mínus" filtračnej vetve napájania.
  • Elektrolyty: (vymenené za Tesla model)

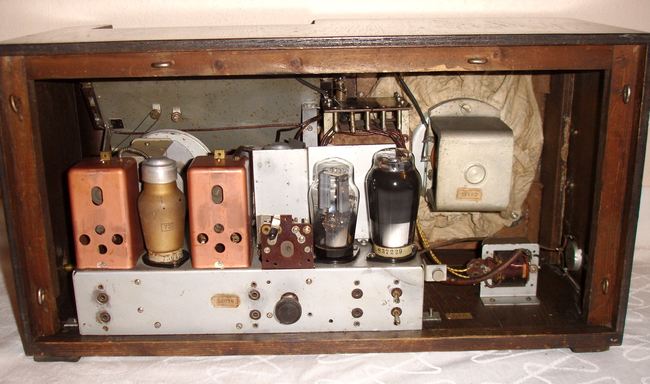

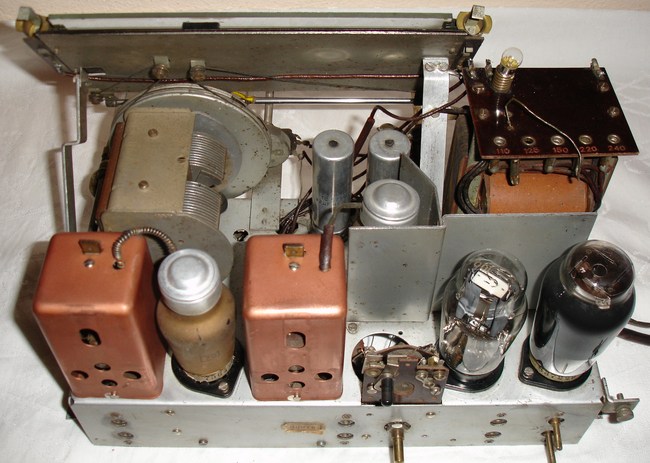

  • Sieťový transformátor: s odbočkami na primárnom vinutí, ktoré sa premieňali zasúvaním banánika
  • Poistka: žiarovočka 6V/100 mA

Krátkovlnný obvod: do tohto prístroja pravdepodobne niekto doplnil iný krátkovlnný obvod, resp. môže to indikovať, že krátke vlny boli počas vojny odstrihnuté a neskôr sa dorobili. Trochu sú zapojené inak ako je na schéme Baudyša. Krátkovlnná cievka má tri vinutia. Anténne vinutie je zapojené do série medzi odlaďovačom a koncom prepínača čislo 4 na schéme. Ladené vinutie (hrubý drôt) je zapojené ako v Baudyšovi vedľa prepínača číslo 6, ale nemá feritové jadro, lebo je to vzduchová cievka. Spätnoväzbová cievka je v súlade so schémou. Podľa tohto zapojenia sa signál priamo indukuje do cievky a ide z antény priamo na druhý audiónový obvod. V prípade Baudyša sa prepínačom č.4 privádza cez 200pF signál priamo na vf zosilnenie v prvom stupni, bez ladenia v prvom stupni. Zapojenie, ktoré som našiel v prijímači funguje dosť citlivo.

Pri oprave bolo treba vykonať tieto úkony:

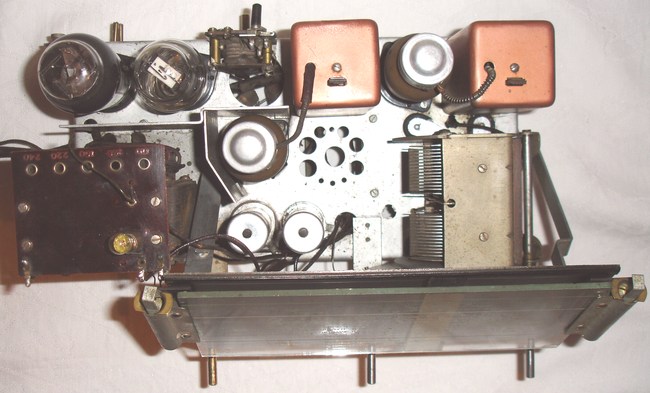

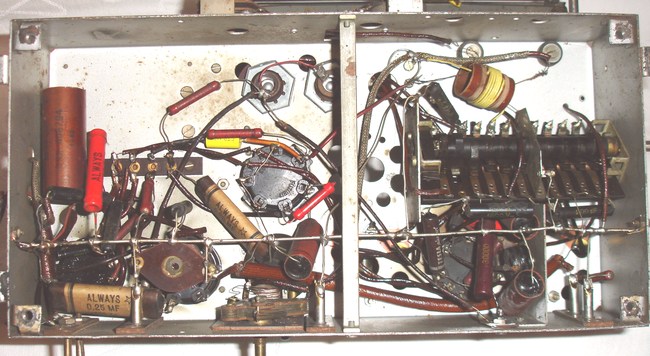

  • v spätnoväzbovom kondenzátore bol odtrhnutý jeden prívod, fixovalo sa to mosadznou skrutkou a maticou cez dutinový nit.
  • prístoj bol v nálezovom stave prerobený na EBL1, tak bolo treba odstrániť žeraviaci transformátor 4/6V a prerobiť prívody podľa AL4 elektrónky,
  • elektrolyty sa formovali cez sériový odpor 10kOhm/3W, asi po hodine mali zvodový prúd menší ako 1 mA,
  • anódová tlmivka v prvom stupni bola odlepená, bolo ju treba prilepiť a priletovať prívody. Jej odpor je 90 Ohm,
  • bol vymenený väzbový kondenzátor anóda AF7 - mriežka AL4.
  • látka na reproduktore bola opratá,
  • bol vymenený brokát na reproduktore za takmer rovnaký jutový kus látky.

Statické parametre:
  • odpor vinutia primár na sieťovom transformátore - 38 Ohmov
  • odpor sekundáru 2x180 Ohmov
  • napätie naprázdno sekundár - 2x357 V, po usmernení a vyfiltorvaní - 440V
  • anódové napätie po založení len AL4 - 325 V,
  • napätie na katóde AL4 v pracovnom stave (všetky elektrónky) - 7 V.

Prijímač je pomerne citlivý, spätná väzba veľmi jemná, takmer nepíska, dá sa dobre nastaviť.











Schéma:
M.Baudyš: Československé rádiové přijímače, ESČ, 1946.

EmpoKadetSchema.tif
