Priateľ mi už dávno daroval dve vojenské elektrónky RV2,4P45 s tým aby som si s nimi postavil prenosný prijímač s nízkym anódovým napätím. V detstve mal postavenú dvojlampovku, ktorú napájal z dvoch plochých batérií a nevedel si ju vynachváliť. Chcel si ju znovu postaviť, ale pôvodná schéma sa stratila a v dostupnej literatúre sa zapojenie RV2.4P45 nevyskytovalo. Po rokoch som prelistoval asi desať starých ročníkov Amatérskeho rádia našiel som len štyri schémy s RV2.4P45. Jednalo sa o spätnoväzobný audión z roku 1953 a o negadyn z roku 1947.

Elektrónka RV2.4P45 je pentóda a tiež ako jej predchokyňa Philips DAH50 má pri priamožeravenej katóde zvláštnu mriežku, ktorá svojim kladným nábojom ruší v jej okolí priestorový náboj a podporuje tok elektrónov k anóde. Tým pádom na anóde stačí menšie anódové napätie (asi 20V), aby elektrónka pracovala v priamkovej časti charakteristiky. Daňou za nízke anódové napätie je zvýšený prúd mriežky priestorového náboja.

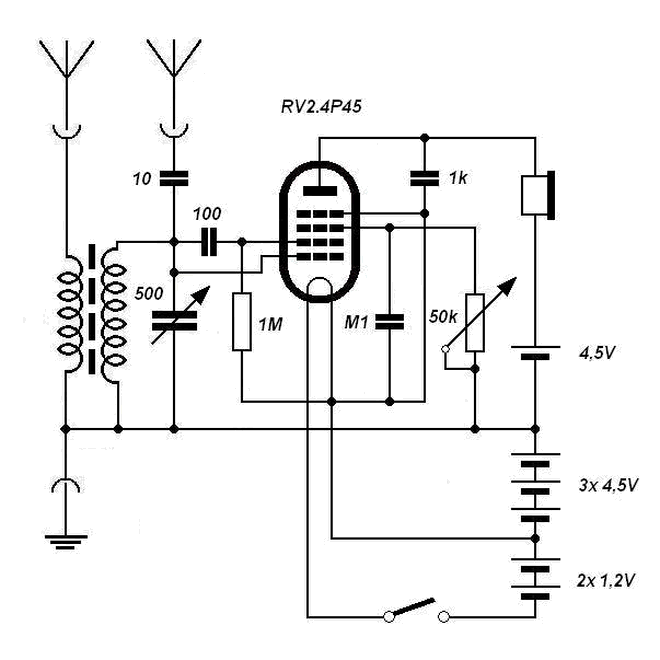

Najprv som pokusne postavil spätnoväzobný audión, ktorý pracoval dobre. Napriek tomu som sa rozhodol pre negadyn, ktorý nie je bežný a má veľkú výhodu v tom, že nepotrebuje spätnoväzobnú cievku. Napríklad Telegrafia Weekend s elektrónkou A441 N. Vstupnú stredovlnnú cievku som použil z prijímača typu Romance. Plánujem prijímač rozšíriť aj o dlhé a krátke vlny. Na krátkovlnnom rozsahu je nutné spätnoväzobné vinutie, kvôli nízkej strmosti elektrónky. Anténne vinutie využívam len pri silných signáloch. Pre bežné podmienky využívam kapacitnú väbzbu s mriežkovým vinutim. Kapacita kondenzátora by sa dala zmenšiť, to treba vyskúšať. Prijímač pracoval na prvé zapojenie, spätná väzba nasadzuje mäkko a citlivosť je veľká. Cez deň zachytím len silné vysielače, ale večer je situácia iná. Na balkónovú anténu zachytím bežné vysielače v dobrej kvalite. Používam slúchadlá s impedanciou 4kQ. Prijímač napájam len z batérií, na žeravenie odporúčam NiCd akumulátory 1,2V v prevedení "Baby", odpadne tým zrážací reostat (a jeho nastavovanie) pri bežných 1,5V batériách. Nakoniec RV2.4P45 bola pre ne konštruovaná. Anódovú batériu som zostavil z tužkových článkov zapojených po troch v sérii. Prijímač spoľahlivo pracuje s napätiami 9V a 13.5V (1,5mA, 0,8mA), len odporúčam zvýšiť mriežkový zvod na 1.5MOhm.

Kto má spomínané elektrónky, alebo môže si ich obstarať, nech sa s kľudom pustí do stavby, výsledok stojí za to. S dobrou anténou tento prijímač dokáže oveľa viac. Ako pri každom batériovom prijímači aj tu odporúčam uzemnenie. Reproducia je čistá, bez rušivej modulácie zo siete.

Údaje o použitých elektrónkach:
