Metra - Meracie prístroje do rozvádzačov


Popis výrobného sortimentu poniku Metra Blansko, n.p.. Panelové voltmetre, ampérmetre, merače frekvencií, wattmetre a pod.

Referencia: Produktový katalóg Metra Blansko n.p.

Súvisiace články: Metra - Laboratórne prístroje

1. ROZVÁDĚČOVÉ VOLTMETRY A AMPÉRMETRY SOUSTAVY ELEKTROMAGNETICKÉ

POUŽITÍ
Přístroje jsou určeny pro měření stejnosměrného i střídavého proudu a napětí na rozvaděčích, zvláště tam, kde je třeba odečítat hodnoty na větší vzdálenosti. Pro vyšší rozsahy střídavého proudu a napětí, než uvedeno v tabulkách, se připojují přístroje přes měřicí transformátory.

EFi3 - Malé ampérmetre a voltmetre
EFi65 - Elektromagnetické ampérmetre a voltmetre
EH5 - Elektromagnetický ampérmeter a voltmeter
EPp4 - Elektromagnetický ampérmeter a voltmeter
EPp6 - Elektromagnetický ampérmeter a voltmeter


POPIS
Systém: V dutině válcové cívky je uložen pevný železný plíšek. Proti němu je plíšek otočný, spojený přímo s ručkou (ukazovatelem). Protékáli cívkou proud, plíšky se odpuzují a odpudivá síla je úměrná čtverci protékajícího proudu. Kvadratický průběh stupnice je však upraven podle požadavků na různé druhy přístrojů vhodným tvarem plíšků. U normálního provedení voltmetru i ampérmetru je nula na stupnici vlevo. Stupnice voltmetrů je dělena asi od 1/5, ampérmetru asi od 1/10 jmenovitého rozsahu léměř rovnoměrně. Ampérmetry se vyrábějí v trojím provedení se stupnicí:

  1. normální; ampérmetry jsou určeny pro provoz, kde se nevyskytují proudové nárazy;
  2. prodlouženou o 100%; jmenovitý rozsah je jemně dělený, stoprocentní prodloužení je vyznačeno na stupnici jen hlavními dílky. Používá se jich tam, kde vznikají menší proudové nárazy, na př. u motorů středního výkonu;
  3. zkratovou — stupnice dělená jako prodloužená a končí zkratovým dílkem, který odpovídá asi sedminásobnému přetížení.



Trvale může být přístroj přetížen asi dvojnásobně. Tlumení přístrojů je vzduchové a prakticky aperiodické. Systém přístroje je uložen v černém pouzdře, s korekcí nuly, přístupnou zpředu. Přístroje jsou konstruovány normálně k zapuštění.

PŘEDNOSTI
Přístroje jsou robustně konstruovány a v provozu naprosto spolehlivé. Jsou utěsněny proti prachu a stříkající vodě. Otočná soustava přístrojů je uložena v safírových ložiskách na přesně broušených hrotech ze speciální ocele.

2. WATTMETRY METRA SOUSTAVY FERRODYNAMICKÉ

POUŽITÍ
Přístroje měří výkon stejnosměrného a střídavého proudu a jsou: jednosystémové, dvojsystémové a trojsystémové s vyvedeným nulovým bodem.

GIH5 - Wattmeter
GIPp4 - Wattmeter
GIPp6 - Wattmeter
GIIPp4 - Wattmeter
GIIFc5 - Wattmeter
GIIIFc5 - Wattmeter
GIIIPp6 - Wattmeter

POPIS
Systém: Mezi pevnými proudovými cívkami železného statoru se otáčí cívka napěťového obvodu. Protékáli cívkami elektrický proud, vytvářejí se magnetická pole, jejichž působením se natáčí cívka otočná (napěťová), spojená přímo s ručkou. Stupnice je prakticky rovnoměrná a má nulu vlevo. Tlumení přístrojů je magnetické.
Systémy přístrojů jsou umístěny u vzoru GFc5, GPp4 a GPp6 v kovovém válcovém plášti s uzemňovací svorkou; u vzoru GH5 ve čtvercovém isolačním plášti. Nulová korekce je přístupná zpředu. Přístroje jsou provedeny pro zapuštěnou montáž.

PŘEDNOSTI
Přístroje se vyznačují robustní konstrukcí a jsou mechanicky i elektricky spolehlivé, utěsněné proti prachu a stříkající vodě.

Otočné soustavy dvojsystémových a trojsystémových přístrojů jsou navzájem mechanicky spojeny a jsou uloženy na přesně broušených hrotech v safírových ložiskách.

TECHNICKÉ ÚDAJE

  • Třída přesnosti: 1,5%.
  • cos (f): normálně = 1.
  • Přístroje pro střídavý proud mohou být cejchovány v rozsahu kmitočtů od 15 do 100 c/s, avšak vždy toliko pro jeden kmitočet.
  • Přístroje pro stejnosměrný proud se připojují na bočníky s úbytkem napětí 300 mV.
  • Spotřeba v obvodu proudu při 5 A: asi 3,5 VA pro jeden systém
  • Spotřeba v obvodu napětí při 100 V: asi 3,5 VA pro jeden systém
  • Zkušební napětí: 2000 V.

Wattmetry jednosystémové a dvojsystémové do rozsahu napětí 150 V mají předřadné odpory na krytu přístroje; pro vyšší napětí (maximálně 500 V) a trojsystémové wattmetry všech rozsahů napětí jsou předřadné odpory ve zvláštních skříňkách mimo přístroj.

Proudový rozsah wattmetrů je 5 A. Připojují se na měřicí transformátory proudu x/5 A. Wattmetry pro vyšší rozsah napěti než 500 V dodávají se též pro připojení na měřicí transformátory napětí x/100 V, event. x/110 V.

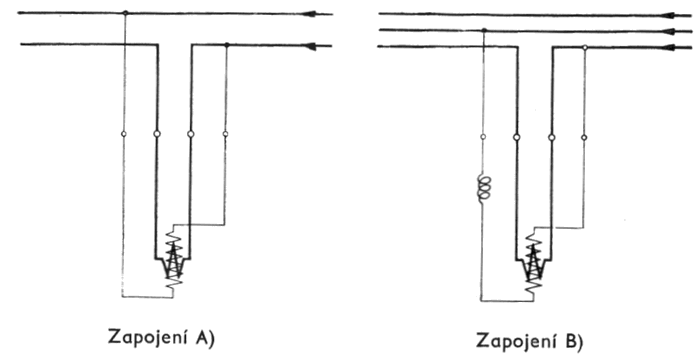

A) Pro jednofázový střídavý proud nebo stejnosměrný proud, dvouvodič — jednosystémový wattmetr.
B) Pro třífázový proud bez nulového vodiče při stejně zatížených fázích — jednosystémový wattmetr — lépe však dvousystémový (zapojení C). (Vektorový trojúhelník proudů a napětí bývá obyčejně nesymetrický.)

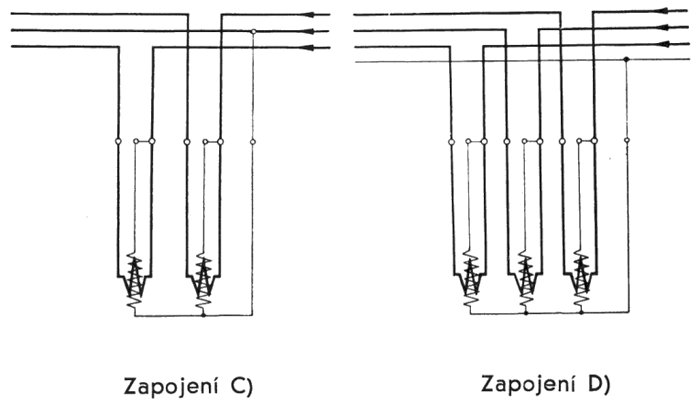

C) Pro třífázový proud bez nulového vodiče při nestejně zatížených fázích, nebo pro třívodičový stejnosměrný proud — dvojsystémový wattmetr.
D) Pro třífázový proud s nulovým vodičem při nestejně zatížených fázích — trojsystémový wattmetr.

3. VOLTMETRY A AMPÉRMETRY METRA soustavy Deprezovy

POUŽITÍ
Pro měření stejnosměrného proudu a napětí na rozvaděčích, zejména jeli požadována dobrá čitelnost na dálku.

DFc5 - Voltmeter a ampérmeter
DH5 - Voltmeter a ampérmeter
DPp4 - Voltmeter a ampérmeter
DPp6 - Voltmeter a ampérmeter

POPIS
Systém přístrojů tvoří cívka, která se otáčí v homogenním poli permanentního magnetu. Cívka je spojena s ručkou, jejíž výchylka je úměrná protékajícímu proudu. Dělení stupnice je v celém rozsahu rovnoměrné.
Tlumení přístrojů je prakticky aperiodické, způsobené vířivými proudy, které se indukují v kovové kostře otáčivé cívky. U normálního provedení přístrojů je nula na stupnici vlevo, avšak na zvláštní přání dodávají se přístroje s nulou uprostřed stupnice nebo na jiném místě, event. s nulou potlačenou. Systém přístroje je uložen v černém pouzdře, s korekcí nuly přístupnou zpředu. Přístroje jsou konstruovány normálně k zapuštění.

PŘEDNOSTI
Přístroje jsou robustní a snášejí vícenásobné přetížení. Pouzdro je pečlivě utěsněno proti prachu a stříkající vodě. Otočná soustava je uložena v safírových ložiskách na přesně broušených hrotech ze speciální oceli.

4. DVOJITÉ KMITOMĚRY METRA soustavy resonanční

POUŽITÍ
Pro pohodlné nastavení shodného kmitočtu při paralelním chodu strojů. Regulací otáček připojovaného stroje (generátoru) mění se zároveň kmitočet, jehož hodnota se čte na stupnici horního kmitoměru, zatím co kmitočet sběrnic je konstantní a udává jej spodní kmitoměr. Otáčky připojovaného generátoru se mění tak dlouho, až jsou oba kmitočty shodné.

KKFc5 - Dvojitý kmitočtomer
KKH5 - Dvojitý kmitočtomer

POPIS
Dva stejné měřicí systémy jsou uspořádány nad sebou ve společném pouzdře. Každému systému přísluší jedna stupnice. Horní systém je připojen k spínanému generátoru, spodní na sběrnice.

PŘEDNOSTI
Stupnice jsou přehledné a čtení je pohodlné i na větší vzdálenosti. Přístroje jsou utěsněny proti prachu a stříkající vodě; v provozu jsou spolehlivé.

5. SYNCHRONOSKOPY METRA

POUŽITÍ
Jsou určeny pro snadnou a rychlou manipulaci při paralelním spínání strojů. Podle toho, běžíli připojovaný generátor rychle nebo pomalu, natáčí se ukazovatel synchronoskopu v jednom nebo druhém směru. Při synchronisínu je ukazovatel uprostřed stupnice a kryje se s černým dílkem.

SyFc5 - Synchroskop
SyH5 - Synchroskop

POPIS
Měřicí přístroje jsou konstruovány pro zapuštěnou montáž a upevňují se dvěma svorníky, zakotvenými v průčelí. Černý jazýček na stupnici udává, kterým směrem se točí generátor. Točíli se generátor rychle, ukazovatel přístroje se pohybuje doprava, t. j. ve směru narůstání jazýčku. Zapojení podle schématu.


PŘEDNOSTI
Synchronoskopy mají proti nulovým voltmetrům tu přednost, že ukazují nejen shodu fází, ale zároveň udávají, ve kterém směru nutno otáčky připojovaného stroje (generátoru) regulovat. Nebezpečné synchronisační rázy, které vznikají při rozdílných otáčkách spínaného stroje, se odstraní bezpečně právě použitím synchronoskopu.

6. ROZVÁDĚČOVÉ FÁZOMĚRY METRA soustavy elektrodynamické se železem

POUŽITÍ
K měření účiníku střídavých sítí jednorázových a třífázových pro zatížení induktivní (jednokvadrantové), induktivní i kapacitní (dvoukvadrantové) a také pro dodávku i odběr (čtyřkvadrantové).

CFc5 - Fázometer
CH5 - Fázometer

POPIS
Vlastní měřicí systém tvoří část pevná napěťová (stalor) a část otočná — proudová. Stator, složený z transformátorových plechů, má čtyři póly s napěťovými cívkami, natočenými proti sobě prostorově o 90°. V dutině, vytvořené póly, se otáčí proudová cívka, spojená s ručkou, takže výchylka, odpovídající cosinu úhlu fázového posunu, se odečte přímo na přehledné stupnici. U normálního provedení je cos f = 1 uprostřed stupnice (provedení dvoukvadrantové). Tlumení je působeno vířivými proudy v tlumicím křidélku, které se otáčí v mezeře mezi póly permanentního magnetu.

PŘEDNOSTI
Celý měřicí systém je robustně konstruován a je vestavěn v pevném vkusném pouzdře černé barvy. Přístroj je utěsněn proti prachu a stříkající vodě.

7. JAZÝČKOVÉ KMITOMĚRY METRA soustavy resonanční

POUŽITÍ
Pro měření technických kmitočtů střídavých sítí.

KH5 - Kmitočtomer
KPp4 - Kmitočtomer
KPp6 - Kmitočtomer

POPIS
Kmitoměry se zakládají na mechanické resonanci pružných jazýčků s elektrickým kmitočtem měřeného zdroje. Jazýčky, které udávají příslušný kmitočet, jsou upevněny ve společném nosníku, rozechvívají se střídavým magnetickým polem, vytvářeným elektromagnetem. Elektromagnetem protéká střídavý proud, jehož kmitočet se má měřit. Na určitý kmitočet reaguje jazýček, který je na tento kmitočet přesně naladěn.

PŘEDNOSTI
Přístroje jsou elektricky nezávislé na kolísání napětí a na tvaru křivky a jsou spolehlivé. Měřicí systém je uložen v pouzdře černé barvy, utěsněném proti prachu; odolává též stříkající vodě.

8. NULOVÉ VOLTMETRY METRA soustavy elektromagnetické

POUŽITÍ
Přístroje se používá při fázování »na tmu« místo žárovek, neboť fázování žárovkami je nepřesné. Stupnice je pro tento účel vhodně upravena. Rozsah voltmetru odpovídá dvojnásobnému napětí sítovému (jmenovitému), resp. dvojnásobnému sekundárnímu napětí měřícího transformátoru.

EH5 - Nulový voltmeter
EFc5 - Nulový voltmeter

POPIS
Systém je elektromagnetický a stupnice je pro fázování zvlášf přizpůsobena. Přístroj je konstruován pro zapuštěnou montáž s připojovacími svorkami vzadu a korekcí nuly vpředu.

PŘEDNOSTI
Přehledná stupnice, čitelná i na větší vzdálenosti. Přístroje jsou dobře utěsněny proti prachu a v provozu jsou spolehlivé
