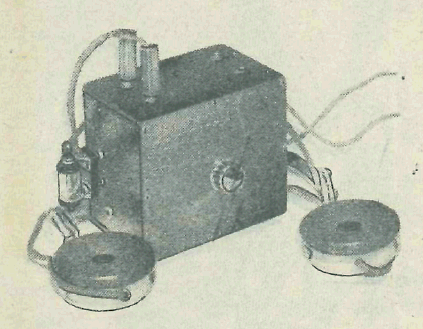

POPISUJEME VÁM zde stavbu moderního typu krystalového přijímače, který zajisté uspokojí svým výkonem a pěkným vzhledem každého náročného čtenáře. Výrobní náklady jsou velmi nízké, tvar přijímače jest volen tak, aby zabral co nejméně místa, neboť se jedná takřka o kapesní vydání krystalového přijímače. Je nutné připomenouti, že přes své malé rozměry má určité výhody proti normálnímu radiopřijímači, o ceně a provozních nákladech ani nemluvě. Veškeré součástky potřebné k zhotovení jsou již v dnešní době ke koupi v každém obchodě s radiosoučástkami, takže vám nebude činiti potíže jejich obstarávání. Budeme potřebovat zejména ladící otočný kondensátor, kapacity 500 pF se vzduchovým dielektrikem, odlaďovaci cívku se železným jádrem a čtyřmi vývody pro střední vlny, pevný kondensátor 2000 pF, detektor, 8 zdířek a 4 banánky, měď. drát průměru 0,5 mm délky 1 m, kousek bužirky a sluchátka o odporu 2000 až 4000 Ohm.

Vnitřní rozměry skřínky jsou 100 x 85 mm, šířka 65mm, síla stěn (překližky) jest 6—7 mm. Skřínku buď spojíme hřebíčky, ale též lze spojiti její stěny „na rybinu". Celý povrch dobře opracujeme, vymoříme a našelakujeme.

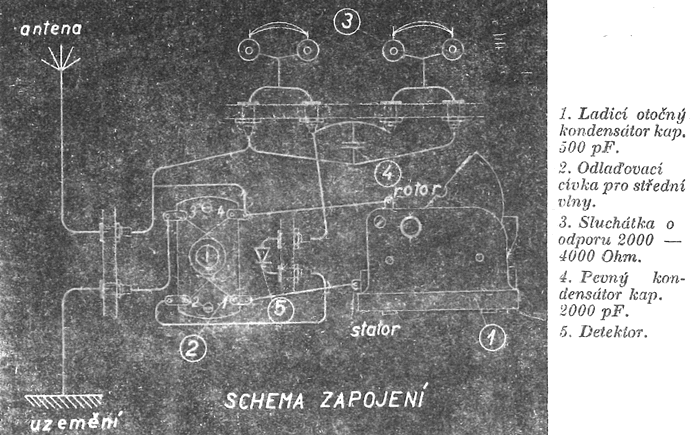

Potom přišroubujeme na příslušná místa otočný kondensátor, cívku, zdířky a přesně podle schéma je spojíme. Na přiletovaný konec drátu nasuneme vždy bužírku příslušné délky a potom přiletujeme i druhý konec. Takto spojíme všechny drátky a jako spojovacího prostředku budeme používat letovací pasty nebo kalafuny, nikdy však ne kyseliny, neboť ta má tu špatnou vlastnost, že spoj po delšj době rozežirá. Zapojování si vyžádá napoprvé více času než výroba celé skřínky. Neopomiňte před spájením dráty dobře očistiti od isolace alespoň smirkovým papírem.

Na přední i zadní stěnu přišroubujeme ještě překližku o síle 1,5 mm, v přední desce vyměříme a vyvrtáme otvor pro osu otočného ladicího kondensátoru. Na osu nasadíme bakelitový kotouč, lépe většího průměru, který nám umožní rychlejší a čistší vyladění stanice.

Krystalový přijímač nám poskytne velmi dobrý poslech dvou až tří stanic a mohou se naň zapojiti dvoje sluchátka. Nyní nastává ta nejradostnější a nejnapínavější práce pro mladého technika — zapojení přijímače na rozhlasovou síť. Máme-li v místnosti lůžko s drátěnou matrací, použijeme této jako dobré antény tím způsobem, že odisolujeme vhodně dlouhý konec drátu, který v drátěnce propleteme — a anténa je hotova. Není-Ii, pak si buď koupíme spirálovou anténu do okna, neb použijeme dlouhé antény v případě, můžeme-li ji vyvésti ven, na př. na zahradu a pod. Zkuste, jaká by vám nejlépe šla! Svod od antény zasuneme s banánkem do zdířky označené na obr. slovem „anténa". Nyní ještě uzemnění. Provedeme je zase velmi jednoduše a to tak že kus drátu upevníme opět odisolovaným koncem na vodovodu neb na rouře od ústředního, případně plynového potrubí. Druhý konec drátu zapojený pomocí banánků vsuneme do označení „uzemnění". Do zdířek v horní desce zasuneme banánky od sluchátek, rotor otočného kondensátoru nastavíme do libovolné polohy a pomocí jeho a detektoru „chytneme" stanici, zesílíme a vyladíme a záhy potom uslyšíme pražskou stanici.

Výhoda všech krystalových stanic jest, že nepotřebují elektrického proudu, neobtěžují spolubydlící, hrají čistěji než lampový přijímač a dají se přenésti na cestu, do přírody a pod. O poslechu v přírodě vám zase jednou napíšeme — Budete opravdu překvapeni.

Vaší práci přejeme mnoho zdaru a dobrý poslech. ing.

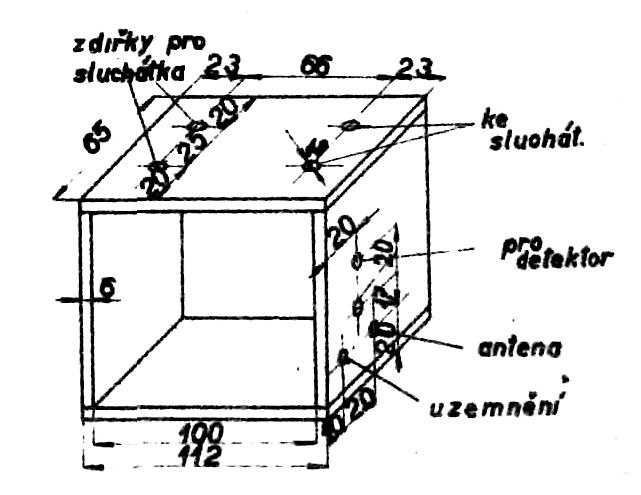

Kostra skříňky krystalového přijímače.

Dodal. R.Svízela, ČR. Návod na stavbu, Mladý Technik č.1, ročník 1947
