Názov Signál (REL)
Model
Výrobca REL
Výrobaod 1947 do 1948
TypRádio
Vlnové rozsahy DV, SV, KV
OsadenieECH21, ECH21, EBL21, EM11, AZ11
Zapojenie pätíc elektróniek
Skrinka Drevo (VIC:V2D0M)
Servisný návod, Schéma, Postup renovácie, Dobový letáčik

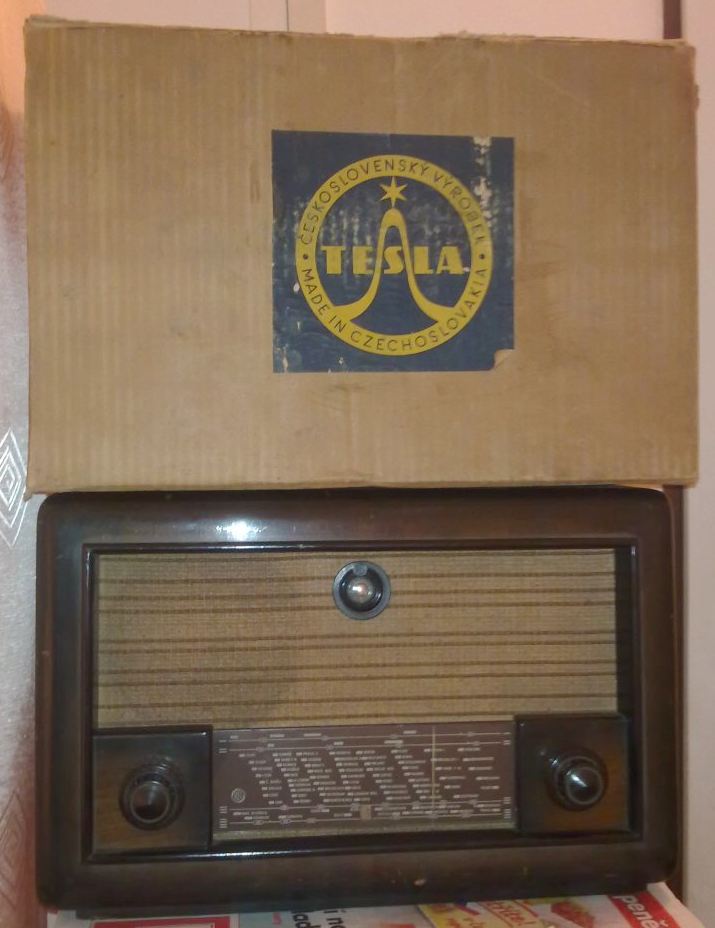

VariantyPrvé série aj s osadením ECH4, ECH4, EBL1, EM4, AZ1, posledné série pod značkou Tesla.

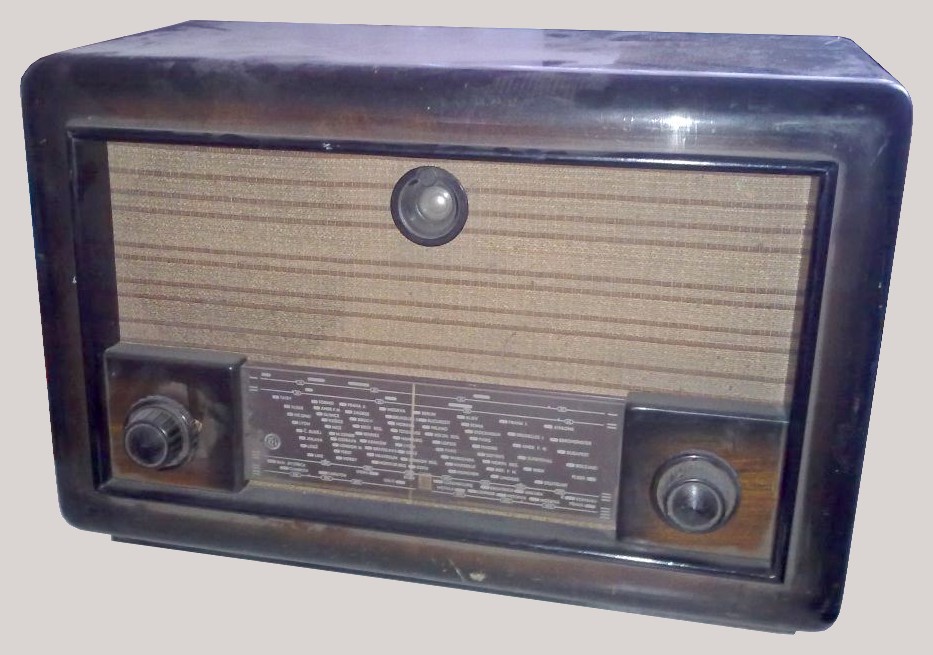

Popis6-(na SV sedmi) obvodový superhet, MF:468kHz, s pásmoým filtrom na SV na striedavý prúd, drevená skrinka, bakelitový rámik indikátora, 488x318x218 mm, sklenená stupnica so stanicami a m, dynamický reproduktor
ReferenciaE.Kottek, Československé rozhlasové a televízní přijímače, I. 1961
Katalóg: Miloš Endler, ČR, foto: V.Cingel, SR a M.Balek, ČR
